Производство блочных АЗС
Более 3000м производственных площадей и современное оборудование
Выполнено более 100 проектов разной сложности
Отлаженная система производства и сервиса
Блочная автозаправочная станция - АЗС, технологическая система которой предназначена для заправки транспортных средств только жидким моторным топливом и характеризуется подземным расположением резервуаров и размещением ТРК над блоком хранения топлива, выполненным как единое заводское изделие.
Плюсы Блочной ААЗС, по сравнению с традиционной АЗС, очевидны!
- Минимальная площадь земельного участка под БААЗС.
- Уменьшение затрат на строительство за счет отсутствия дополнительных сооружений и коммуникаций.
- Работа в "без операторном" автоматическом режиме.
- Быстрое обслуживание клиентов, достигается максимальная проходимость АЗС.
На нашем предприятии Вы можете заказать блочную АЗС "под ключ" или отдельные комплекты для установки БАЗС.
Блочные АЗС, в составе технологического оборудования, производятся нашим предприятием с соблюдением всех требований нормативных документов:
*СП 156.13130.2014 «Свод правил. Станции автомобильные заправочные требования пожарной безопасности»,
*НПБ 111-98* «Автозаправочные станции. Требования пожарной безопасности»,
*НПБ 88-2001 "Установки пожаротушения и сигнализации. Нормы и правила проектирования", *НПБ 105-03 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности»,
*ППБ 01-03 "Правила пожарной безопасности в Российской Федерации"
*ПУЭ "Правила устройства электроустановок, изд. 7".
Наша компания рада предложить Вам сотрудничество в изготовлении Блочной АЗС!

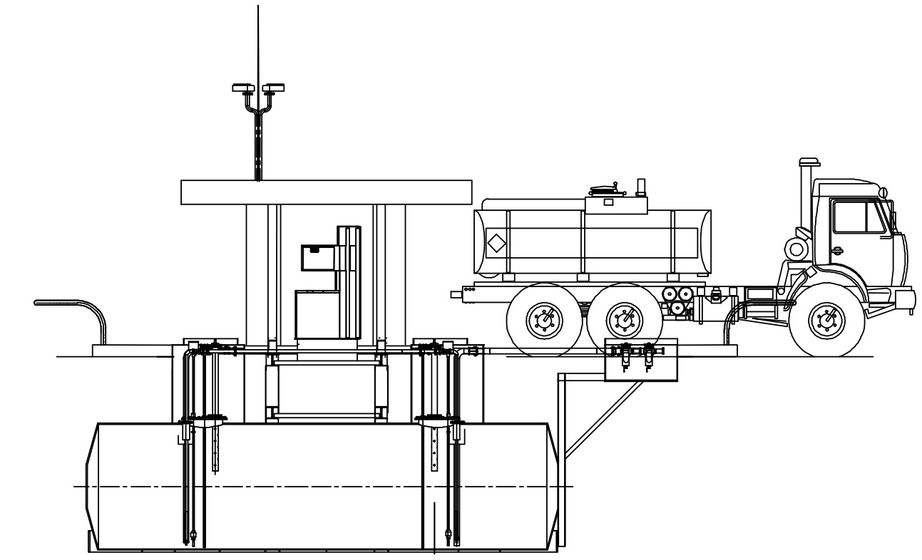

В состав БАЗС входят один-два резервуара двустенных подземных на арматуре фундаментной плиты с порталами для установки колонны навеса. Резервуары покрываются антикоррозионным покрытием «Пакойл», толщина стенок 5/5 мм, материал сталь 09Г2с.
Резервуар БАЗС может быть поделен на секции, непосредственно, для топлива, а также для аварийного пролива топлива и секции для сбора ливневых вод. Резервуар для аварийного пролива топлива и воды может быть установлен отдельно от резервуара с топливом.
Топливные секции резервуара оснащаются датчиками системы «Сенсор» для контроля параметров топлива (Т, уровень, плотность, наличие подтоварной воды), датчиками контроля давления в межстенном пространстве, а технологические отсеки - датчиками загазованности.
Информация о параметрах топлива выводится на вторичные приборы, установленные на островке с ТРК, выполненные во взрывозащищенном исполнении, и передается через терминал ТРК на удаленный ПК.
Секции резервуара для аварийного пролива и воды оснащаются датчиками уровня для предотвращения переполнения емкостей.
В состав резервуара входит островок, в котором расположено все технологическое оборудование.
Островок является основанием для установки ТРК. Ширина островка выполняется равной диаметру резервуара БАЗС, длина островка зависит от количества ТРК, технологических отсеков для каждого вида топлива и наличия отсеков аварийного пролива и ливневой воды.
При длине резервуара, превышающей длину островка, участок поверхности земли над резервуаром огораживается металлическими отбойниками для исключения движения транспорта над резервуаром.
Так, резервуар объемом 50м3 (3 вида топлива) получается длиной порядка 15-16м, длина островка над ним 10-11 метров и для размещения его на участке учитывайте именно площадь занимаемую резервуаром.
Технологическое оборудование в виде двух блоков: А и Б.
Каждый блок располагается под отдельным заправочным островком. БАЗС соответствует требованиям СП 156.13130.2014.
Технологические трубопроводы за пределами технологических отсеков из стальных трубопроводов со стальными лотками поверх труб, с наклоном для полного слива топлива в резервуары.
Состав линий приема топлива: муфта сливная МС-1, фильтр сливной ФС-80, огнепреградитель, кран шаровой DN 80.
Система рециркуляции паров топлива (дыхательные клапаны) предусмотрены на каждую секцию резервуаров.
Межстенное пространство резервуаров заполняется на заводе-изготовителе сухим газообразным азотом. Герметичность резервуара и концентрация азота непрерывно контролируется газоанализатором на наличие углеводородов в межстенном пространстве. Газоанализатор подает звуковой и световой сигналы оператору в случае снижения концентрации азота или появления паров бензина.
Антикоррозионная защита. Защита наружной поверхности резервуаров от коррозии трёхслойным покрытием: мастика-стеклоткань-мастика. Трубопроводы имеют заводское антикоррозионное покрытие.
Навесы и заправочные островки.
Обрамление основания заправочного островка – из нержавеющей стали, размер островка обеспечивает размещение заправщика при осуществлении операции слива. Навес над островками – в пределах островка над колонкой.
Слив топлива из автоцистерн производится рядом с заправочным островком. Специальная отбортованная площадка для автоцистерн не предусматривается.
Программное обеспечение и оборудование для автоматизированного измерения, коммерческого учета и управления технологическими процессами. Система реализована на базе персонального компьютера, к которому подключаются контроллеры интерфейса ТРК и уровнемеры.
Пример технологической схемы блочной АЗС на 50м3, на 4 вида топлива.
В составе БАЗС два резервуара по 25м3, включая секцию 10м3 для аварийного пролива топлива и здание операторской.
В зависимости от комплектации БАЗС, устанавливается ТРК с выдачей топлива на одну или две стороны.
Для одновременной заправки двух автомобилей устанавливаются двухсторонние ТРК на 2/4/6/8 рукавов на 1/2/3/4 вида топлива.
Установка двухсторонних ТРК, как и установка автоматических терминалов самообслуживания (ТСО), несомненно, увеличивает "проходимость" БАЗС.
Отсутствие "операторской" составляющей, это и время на заправку единицы авто (на то, чтобы дойти от автомобиля до кассы, отстоять очередь, вернуться обратно к авто) и расходы на зарплату оператора, позволяет собственнику увеличить ежедневную выручку, и соответственно, доходную часть прибыли.
Терминалы управления отпуском топлива "INIT" на коммерческих АЗС позволяют осуществлять выдачу топлива в автоматическом режиме, принимают для оплаты банковские карты, корпоративные топливные карты и бумажные наличные денежные средства.
При хорошей проходимости блочной АЗС, при наличии нескольких заправочных островков, для исключения очереди у единственного ТСО, целесообразно планировать установку ТСО отдельно для каждого островка.
Терминалы самообслуживания INIT могут быть установлены как непосредственно в ТРК (определенные модели ТРК), рядом с ТРК или на некотором удалении, в виде отдельного терминала, могут быть установлены в колонну навеса или встроены в стену помещения оператора со стороны улицы, а также установлены внутри помещения оператора для разгрузки очереди перед кассой БАЗС.
Одним ТСО возможно обслуживание всех ТРК БАЗС.
ТСО обогреваемый и вентилируемый, кроме основой функции приема наличных денежных средств и прием оплаты по банковским картам с аудио и визуальным оповещением клиента, имеет дополнительные опции:
- Цифровая камера контроля лица клиента
- Цифровой домофон для связи диспетчера с клиентом
- Встраиваемый в ТСО сканер штрих-кода 2D
- Ридер для приема бесконтактных платежей EMV
- Программное обеспечение ИНИТ+ TERMINAL
- Программный модуль INIT +EMV SBERBANK
В зависимости от комплектации блочной АЗС, поставляется система управления АЗС (АСУ АЗС) и программное обеспечение ИНИТ.
Программное обеспечение управления АЗС SERVIO Pump – ведущее российское решение для комплексной автоматизации работы сети АЗС.
Позволяет автоматизировать весь функционал современных автозаправочных комплексов и наладить контроль оборудования и действий персонала, работу с различными способами оплаты, контроль отпуска ГСМ и сопутствующих товаров, создание разнообразной отчетности. SERVIO Pump отвечает за ведение единой базы данных, сбор и обработку информации о работе АЗК, обеспечивая соблюдение единого технологического цикла. Основан на многолетнем опыте эксплуатации систем с более чем 4500 инсталляций в РФ и за рубежом.
Программное обеспечение ИНИТ+ автономные терминалы
Требуется для работы всех прочих топливных карточных, бонусных и кредитных систем, платежных лицензий (включает возможность работы с системой Petrol Plus, Е100 терминалом Сбербанка РФ, локальной базой клиента).
ИНИТ +CONTROL
Предназначена для управления, сбора и передачи информации о состоянии устройств ААЗС.
Основные функции:
1. Сбор и хранение данных о работе терминалов самообслуживания и их текущего состояния.
2. Установление связи и работа с устройством удаленного ввода/вывода (контроль состояния входов и управление выходами).
3. Автоматическое управление освещением периметра и навеса ААЗС (расчет времени включения/выключения освещения и подсветки рекламных табло терминалов, по заданным географическим координатам АЗС).
Управление выдачей топлива на блочной АЗС также может быть организовано с ПК оператора с использованием АСУ АЗС "Спрут-2", разработанной специалистами ООО "Вектор".
Подробнее о системе "Спрут-2".
Навес БАЗС высотой 4500 мм, размером 6000х6000мм
устанавливается на двух опорах, комплектуется системой молниезащиты, освещения, автоматизированной системой пожаротушения, системой видеонаблюдения, облицован оцинкованным листом с полимерным покрытием.
Автоматика Блочной АЗС включает в себя возможность контроля таких систем как:
- Автоматический контроль межстенного пространства резервуаров.
- Автоматический контроль всех параметров топлива (температуру, плотность, уровень раздела сред (подтоварной воды) и уровень топлива).
- Автоматический контроль уровня налива топлива в отсеки резервуара, при сливе из АЦ.
- Автоматический контроль заземления АЦ (бензовоза).
- Автоматическая система пожаротушения.
- Автоматическое наружное включение/отключение освещения.
- Автоматическое оповещение об открытии технологических отсеков.
- Автоматическая система самодиагностики оборудования ТСО.
- Двухсторонняя аудиосвязь – диспетчер-клиент.
- Система видеонаблюдения – видеокамеры в формате FullHD. Совмещение данных с камер видеонаблюдения и данных по транзакциям с каждого терминала (ТСО).
- Полный пакет программного обеспечения.
- Удаленный диспетчерский центр. Компьютер + ПО.
Получите бесплатную консультацию нашего специалиста по Блочной АЗС!
Рассчитайте свою блочную АЗС!
АЗС блочного типа, 2 вида топлива, управление оператором.
2020г., Электродепо Лихоборы, станция ремонта подвижного состава.
АЗС блочного типа, 2 вида топлива, управление оператором.
2022г., База МЧС "Каланча", г. Москва
Посмотрите наши работы по производству и монтажу БЛОЧНЫХ АЗС!!!!
Блочная автоматическая АЗС (БААЗС), 3 вида топлива, управление терминал самообслуживания INIT EXPRESS POS (ТСО), встроен в ТРК Tatsuno.
2018г., г.Тамбов, ул. Придорожная, д.49
Закажите у нас надежную Блочную АЗС по оптимальной цене!
Доставка и пуско-наладочные работы.
Доставка изделий осуществляется в любую точку России и СНГ автомобильным, железнодорожным или морским транспортом!
По согласованию с заказчиком, проведем монтаж и пуско-наладочные работы оборудования.
Как заказать БЛОЧНУЮ АЗС?
У Вас есть участок и Вы планируете его использовать под АЗС контейнерного (КАЗС) или Блочного типа (БАЗС)?
Но не знаете с чего начать, как выбрать оптимальный вариант АЗС, объем разервуаров и систему управления заправочной станцией?
Позвоните по бесплатному номеру телефона 8(800)555-56-47 , или закажите обратный звонок, и наш специалист предложит Вам
- несколько решений АЗС исходя из характеристик Вашего участка земли,
- подготовим план участка под БАЗС для первичного согласования с органами власти,
- выполним проект блочной АЗС и самой технологической части.
- изготовим комплект БАЗС, установим систему управления и проведем пуско-наладочные работы.
Компания ООО "Вектор" - производитель, зарекомендовавший себя на рынке АЗС (КАЗС) как ответственный партнер!
Мы всегда идем на встречу нашим клиентам и не боимся сложных задач!
Заказать АЗС блочного типа и стоимость можно на нашем сайте, отправив запрос!
